El equipo/sistema de inspección de alcantarillado por sonar de tubería X4 se utiliza principalmente para la detección de tuberías de transporte de agua (agua completa o por encima del 2/3 del nivel del agua), pozos de inspección o cavidades subterráneas. Analiza y extrae automáticamente el contorno de la pared interior, establece un modelo tridimensional y realiza el análisis cuantitativo.
Tamaño: Longitud total: 485mm, diámetro: 70mm;
Material: aleación de aluminio Shell;
Impermeable: IP68;
Temperatura de funcionamiento: 0 ~ 40 °C;
Temperatura de almacenamiento: -20 ~ 70 °C;
Peso en el aire: 2,7 kg;
Frecuencia acústica: 1MHz;
Anchura de la viga: 1.1degg (-3db), viga cónica;
Resolución de rango (rango de 0.125m): 0,5mm;
Diámetro máximo de la tubería aplicable: 6000mm;
Anchura del pulso de transmisión: 4 ~ 20US;
Ancho de banda de recepción: 500KHz;
Fuente de alimentación: 48V DC;
Longitud del cable: 150m (personalizable)

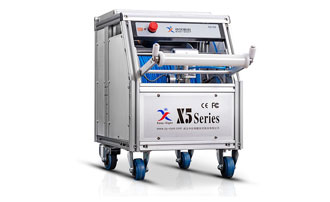

Motorizado
Cable de 2 pines, dibujo anti-Kevlar 300 kg, cubierta de poliuretano importada, diámetro del cable <6mm, impermeable, desgaste, ácido, corrosión.
Cable retráctil automáticamente o manualmente
Contador de cables preciso, desviación dentro de 1mm
Compatible con rastreadores de la serie Easy-Sight X5-H y sistema de inspección de sonar X4
Clase de protección: IP63
Dimensión (LxWxH): 570x395x475mm
Peso: alrededor de 45 kg (con cable de 150m)
El ordenador o la tableta regular se puede utilizar en el controlador principal con el software incorporado de la colección de la inspección. Tanto el controlador principal como el joystick pueden controlar el rastreador hacia adelante, hacia atrás y hacia atrás, la Cámara giratoria, la luz, etc. Equipado con el software de informe de análisis de imágenes de sonar de tubería PipeSonar, instalado en el ordenador, y conectado a la bandeja del cable a través de la línea WIFI, se utiliza para la visualización en tiempo real y la recopilación de imágenes de inspección durante el proceso de inspección, y puede realizar la extracción de contorno, el análisis de interpretación, la reconstrucción tridimensional y la salida del informe.

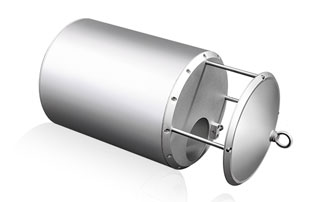

Materiales: acero inoxidable, ancho de tubería adecuado: DN300 mm ~ 6000mm;
Tamaño: 220mm * 70mm * 400mm;
Peso: 2kg;
Flotaje: 5kg.
Los sistemas de inspección de tuberías de alcantarillado Sonar ofrecen varias ventajas para evaluar el estado de la infraestructura de alcantarillado subterráneo.
Pruebas no destructivas: La inspección por Sonar es un método de prueba no destructivo, lo que significa que no requiere acceso físico al sistema de alcantarillado o cualquier procedimiento invasivo. Esto ayuda a minimizar la interrupción de la red de alcantarillado y reduce la necesidad de una excavación extensa.
Imágenes integrales: La tecnología Sonar puede proporcionar imágenes completas de la estructura interna de las tuberías de alcantarillado. Genera visualizaciones detalladas del interior de la tubería, lo que permite a los Inspectores identificar grietas, corrosión, bloqueos, intrusiones de raíces y otros problemas.
Mapeo preciso: los sistemas de sonar pueden crear mapas precisos de sistemas de alcantarillado, incluidas las formas, los tamaños y las longitudes de las tuberías. Esta información es crucial para planificar el mantenimiento, las reparaciones y las actualizaciones.
Operación Remota: las inspecciones por sonar a menudo se pueden realizar de forma remota, lo que minimiza la necesidad de que el personal ingrese físicamente a entornos peligrosos o de difícil acceso. Esto mejora la seguridad y reduce los riesgos potenciales para la salud de los trabajadores.
Datos en tiempo real: muchos sistemas de inspección de alcantarillado por sonar proporcionan análisis de datos en tiempo real. Esto permite a los Inspectores tomar decisiones inmediatas basadas en la información que están recibiendo, lo cual es particularmente valioso para abordar problemas urgentes.
La utilización de la tecnología de sonar para la inspección de tuberías submarinas ofrece una precisión y eficiencia incomparables, lo que la convierte en una herramienta indispensable para mantener la integridad de la infraestructura sumergida. El avanzado sistema de inspección de tuberías de sonar X4 de Easy-Sight aprovecha las ondas sonoras de alta frecuencia para crear imágenes detalladas de tuberías subacuáticas, lo que permite la detección de anomalías como grietas, corrosión, y bloqueos con una precisión excepcional. Este método no invasivo no solo garantiza la seguridad y la longevidad de las tuberías, sino que también minimiza la interrupción ambiental y el tiempo de inactividad operativa. Al adoptar las soluciones de inspección de tuberías de sonar de vanguardia de Easy-Sight, las industrias pueden lograr evaluaciones de tuberías submarinas integrales y confiables, salvaguardando sus activos y el ecosistema circundante.
