El papel crucial de las cámaras de inspección de tuberías robóticas
En el mundo de la inspección de tuberías, elegir el equipo adecuado depende en gran medida del tamaño, la condición y el tipo de tubería que se esté evaluando. Easy Sight, un nombre de confianza en la tecnología de inspección de tuberías, ofrece dos soluciones robustas adaptadas a diferentes necesidades: el sistema de inspección de tuberías de Sonar y CCTV X7 y el robot de inspección de CCTV de tubería X5-HMA4. Cada uno de estos productos aporta fortalezas únicas a la mesa, y este artículo explora sus diferencias a través de la Lente de la idoneidad del diámetro de la tubería, junto con las tres H esenciales: Manejo, hardware, e imágenes de alta definición.
El X7 destaca por su sistema de sonar de doble propulsión, diseñado para entornos submarinos complejos. Este sistema flota dentro de la tubería, ya sea completamente o parcialmente sumergido, y utiliza un sonar combinado con tecnología de CCTV para detectar defectos internos como sedimentación, desplazamiento de articulaciones y desprendimiento de interfaz.
El Sistema de sonar de doble eje X7 se basa en la tecnología de sonar tradicional al incorporar capacidades de propulsión. Se puede controlar de forma remota para avanzar, retroceder, ascender, descender y girar a la izquierda o a la derecha bajo el agua. Además del sonar de escaneo de tuberías en sección transversal, también está equipado con un sonar de escaneo horizontal. El sistema es autopropulsado y puede lograr una velocidad máxima de viaje en agua fija de hasta 1 metro por segundo. Este Movimiento Autónomo otorga al X7 una estabilidad y flexibilidad impresionantes, incluso en entornos de alta mar o completamente sumergidos. Su diámetro mínimo de funcionamiento de la tubería es de DN800mm, lo que la hace ideal para drenaje urbano de mayor diámetro y tuberías industriales, especialmente aquellas que son difíciles o peligrosas para el personal ingresar.

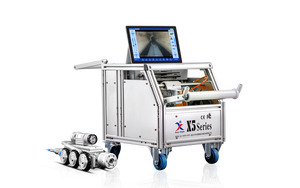

El X5-HMA4 es un robot rastreador de tuberías CCTV diseñado para navegar por sistemas de tuberías estrechas y confinadas con diámetros que van desde DN150 hasta DN300. Equipado con un sistema de 6 ruedas motrices e IP68 clasificado para la protección del agua y el polvo, puede funcionar en profundidades de hasta 10 metros bajo el agua. Este rastreador de tuberías CCTV está construido para maniobras precisas en tuberías de pequeño diámetro, que incluyen drenaje, suministro de agua, gas y conductos de energía. Si bien no tiene la propulsión flotante o multieje del X7, su diseño resistente y su operatividad remota lo convierten en una solución ideal para inspecciones de rutina en entornos donde el espacio es limitado pero la claridad y el control son cruciales.

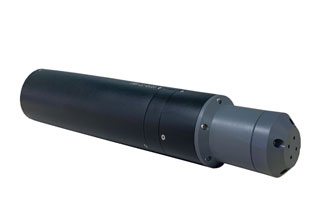

Cuando se trata de capacidades de hardware, el X7Inspección DE LA CÁMARA CCTVEstá especializado. Incorpora dos tipos de escáneres de sonar, de sección transversal y horizontal, lo que permite un análisis completo de 360 grados de las condiciones de la tubería. Esto es esencial para los diagnósticos de alto nivel en tuberías submarinas o afectadas por el agua donde la inspección visual por sí sola es insuficiente. Con una velocidad máxima de movimiento de agua fija de 1 m/s y la capacidad de soportar las perturbaciones del flujo de agua, el X7 es una solución de alta gama para evaluaciones de condiciones en profundidad y planificación de mantenimiento a largo plazo.
El X5-HMA4Robot de cámara de inspección de tuberías, Sin embargo, aporta su fuerza en hardware de CCTV de alta definición. Es un sistema de imágenes resistente y de alta resolución que sobresale en la inspección visual. A diferencia del X7, El X5-HMA4 no usa un sonar, pero proporciona transmisiones de video HD en tiempo real a una computadora portátil o un controlador dedicado. Este robot de oruga de tuberías está equipado para manejar inspecciones en una amplia gama de tipos de tuberías, incluidos conductos de drenaje, suministro de agua, gas y energía. Es un robot de inspección integral optimizado para tuberías más pequeñas y medianas donde la retroalimentación visual directa es fundamental.
Ambos sistemas ofrecen capacidades de video de alta resolución, pero sus métodos y aplicaciones difieren. El X5-HMA4 está optimizado para imágenes de CCTV limpias y nítidas, ideal para detectar grietas, corrosión y problemas estructurales en tuberías relativamente secas. SuCámara de inspección HDCon imágenes de alta calidad lo convierte en una herramienta de referencia para los operadores municipales e industriales que buscan diagnósticos visuales en múltiples sistemas de servicios públicos.
El X7, en cambio, integraTanto video como imágenes de sonar: una combinación invaluable en situaciones en las que el agua turbia, la acumulación de sedimentos o la inaccesibilidad hacen imposible la inspección visual estándar. Este enfoque híbrido permite la detección integral de defectos incluso en entornos desafiantes.
Al elegir entre losVista fácilX7 y X5-HMA4, la decisión depende en gran medida del diámetro de la tubería, el nivel del agua y la complejidad de la inspección.
Si está inspeccionando tuberías de gran diámetro, sumergidas o de alto nivel de agua (mínimo DN800mm) donde el mapeo detallado de defectos es esencial, el X7 es su solución ideal.
Para tuberías secas o de menor diámetro en una variedad de servicios públicos, donde el video de alta definición es suficiente, el X5-HMA4 ofrece un enfoque más compacto y rentable.
